蝶閥是近年來發展最為迅速的閥門種類之一，隨著工業技術的發展，蝶閥的適用范圍愈加廣泛，種類和數量不斷擴大，并向著耐高溫高壓、高密封性、大口徑、壽命長、調節特性優良和多功能的方向發展。蝶閥的分類方式有很多，以三偏心蝶閥為例，詳細分析其安裝方向。

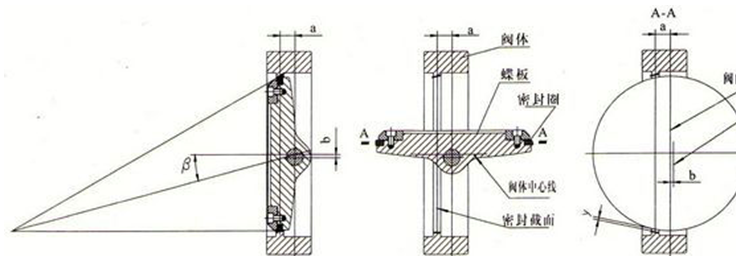

三偏心蝶閥結構原理圖

三偏心蝶閥的安裝方向

根據閥體上箭頭的不同，可將三偏心蝶閥的安裝方向總結為3種情況。

第一種情況，蝶閥閥體上已經注明了表示介質流向的箭頭，此時應按流向標示的方向安裝使用。

第二種情況，蝶閥閥體上沒有任何方向的標示。此時，應查閱閥門廠家說明書，判斷蝶閥類型，再根據閥門的結構判斷是否有安裝方向要求，如果是偏心蝶閥就應引起重視。

第三種情況，蝶閥閥體上標明了壓力方向的箭頭（箭頭的尾端表示受壓側），若施工人員在安裝時當做介質流向箭頭的方式安裝，則勢必導致閥門密封性變差，降低閥門使用壽命。

在實際生產過程中，三偏心蝶閥的閥板側為低壓側，閥軸側為高壓側，即受壓側，閥門兩側壓力不同時，有利于閥門關嚴，符合三偏心蝶閥的工作要求。

三偏心蝶閥結構特征:

閥板回轉中心(即閥門軸中心)于閥板密封截面形成一個A偏置，并與閥體中心形成一個b偏置;閥體密封面中心線與閥座中心線(即閥體中心線)形成一個角度為β的角偏置。

 蝶閥安裝方向原因剖析

進口三偏心金屬密封蝶閥通常有其推薦的安裝方向，不建議反裝；國內偏心蝶閥制造工藝相對差些，通常反向比正向差一個泄漏等級或一到兩個壓力等級，更不能反裝。原因如下：

a.取決于蝶閥的構造。中線密封蝶閥密封構造決定了其雙側壓力承受能力是相同的，因此中線密封蝶閥對流向沒有要求。偏心蝶閥（包括單偏心、雙偏心和三偏心蝶閥）大多對流向有要求，即使是雙向密封也只是正反兩個方向能在規定的壓力等級下滿足密封要求，其中必定有一側可承受更高的壓力，使密閉性更好。

b.方便檢修。偏心蝶閥一般閥軸側為高壓側，閥板側為低壓側，一旦安裝反將導致檢修時閥門產生泄漏。

c.有利于蝶閥的密封，防止內漏。三偏心蝶閥的閥座與閥板密封面之間的密封是通過傳動裝置的力矩使閥板壓向閥座實現的。流道介質順流時，介質壓力越高密封擠壓越緊；流道介質逆流時，隨著介質壓力的增加，當閥座與閥板相互間的單位正壓力小于介質壓強時，密封開始泄漏。

3 結束語

針對現場施工人員經常將偏心蝶閥方向安裝錯誤的情況，小編對蝶閥密封原理及其結構進行了探討。經分析，對于偏心蝶閥尤其是三偏心蝶閥，雖然各閥門廠家標稱為雙向密封，對安裝方向并無要求，但其只是反向密封的承壓能力提高，仍不能正向承壓。對于三偏心蝶閥，無論從檢修還是從密封性的角度考慮，都表明它是具有安裝方向的，選擇正確的安裝方向不僅有利于閥門密封、保護閥門、延長閥門使用壽命，還能最大程度地避免潛在的安全隱患。
