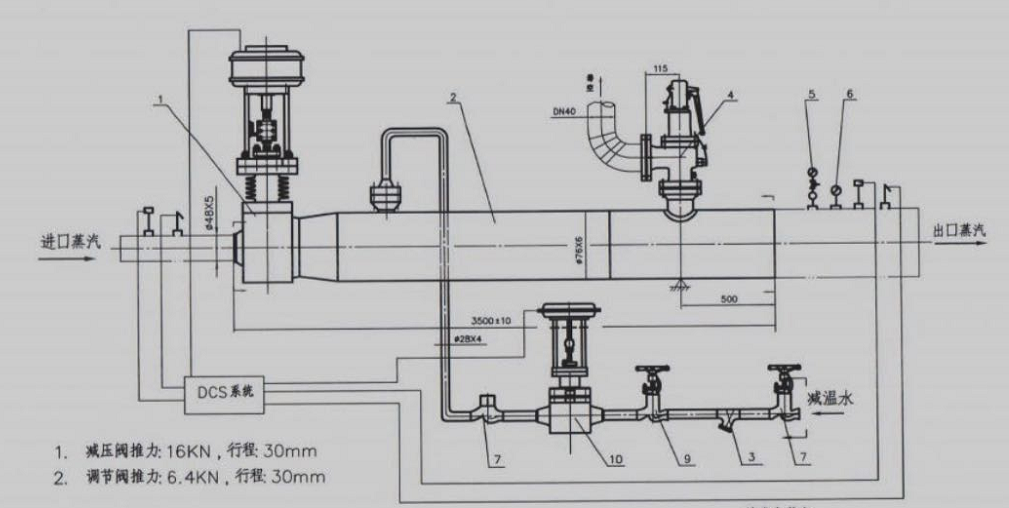

減溫減壓裝置是一個閥門組，主要由減壓閥、可調噴孔、主管道、主蒸汽管道、壓力表、溫度計等部件組成，其作用是將進入的蒸汽壓力和溫度，通過減壓和減溫機構，降低到使用所需之蒸汽參數。是電力、石油化工、輕工、紡織印染、醫藥、熱電聯產等行業廣泛應用的一種減溫減壓設備。我們先分析一下各個系統的組成部分和作用原理。

　　1、減壓系統：蒸汽的減壓是由減溫減壓閥來實現的。減溫減壓閥與電動（或氣動，以下同）執行器相連，當管道內的蒸汽壓力變化時，電動執行器啟動，帶動減壓閥瓣上下升降，調節減壓比的大小，使管道內的蒸汽壓力保持在規定的范圍內。　　　　

       2、減溫系統：由電動調節閥、噴嘴、混合管道、節流器、節流閥等組成。減溫水經電動調節閥后，流入減溫減壓閥，經閥瓣噴孔噴入閥體內使水、汽直接混合來實現蒸汽的減溫。　　　　當供給的減溫水壓力超過工作壓力較大時，為了使電動調節閥和噴嘴仍能正常工作，在電動調節閥前的給水管道上裝有節流器，使減溫水經節流器進入電動調節閥的壓力保持在規定范圍內。電動調節閥通常采用柱塞式，其閥桿與電動執行器相連。當混合管道中的蒸汽溫度有所改變時，通過溫度調節系統控制電動執行器，帶動電動調節閥閥桿運動，調節噴嘴噴入閥體的噴水量，使管道內的蒸汽溫度保持在規定范圍內。為了防止在運行過程中給水管道內的減溫水壓力突然降低，產生蒸汽通過噴嘴反沖入給水管道的現象，在減溫管道上近噴嘴處裝有止回閥。　　　　

      3、安全保護系統：采用彈簧安全閥（或主安全閥）來實現安全保護。當管道內蒸汽壓力超過允許值時，安全閥即自動開啟排除蒸汽。當壓力恢復至規定值時，安全閥即自動關閉。使二次蒸汽壓力保持在允許值內，保證設備和管路的安全運行。　　　　

      4、熱力調節系統：實現對電動減溫減壓閥和電動調節閥的控制，有自動控制、遠程遙控或現場手動控制等多種形式。

二、減溫減壓器訂貨需提供參數：

1、進口壓力/變化范圍

2、進口溫度/變化范圍

3、減溫水壓力

4、減溫水溫度/變化范圍

5、額定出口壓力

6、額定出口溫度

7、額定出口流量

8、出口流量范圍

9、進口管道材料

10、進口管道尺寸

11、出口管道材料

12、出口管道尺寸

13、減壓閥前過渡段
